Öffnet man die Benutzeroberfläche eines CAD-Programms, dann wird die Zeichenfläche bei vielen Anwendungen standardmäßig eine Grundrissansicht anbieten. Unterstützt durch ein Symbol wird die Orientierung des Koordinatensystems angezeigt. Die positive x-Achse zeigt nach rechts, die positive y-Achse nach oben. Die positive z-Achse weist vom Bildschirm auf den Benutzer. Hinter der Bildschirmebene befinden sich die negativen z-Koordinaten. Wir haben es hier mit einem rechts orientiertem Koordinatensystem zu tun.

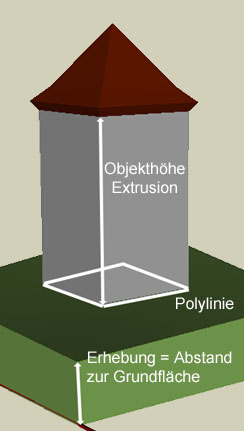

Beim zweidimensionalen Konstruieren auf dem Bildschirm wird die dritte Koordinate immer mitgeführt, das ist der z-Wert der Bildschirmebene, den man entsprechend einstellen kann, dieser wird auch als ERHEBUNG oder engl. elevation bezeichnet.

Um nun aus den zweidimensionalen grafischen Primitiven während der Konstruktion gleichzeitig 3D-Flächen zu erzeugen, wurde die Funktionalität der Extrusion eingerichtet. Das grafische Element erhält als geometrisches Attribut eine OBJEKTHÖHE. Das ist die Dimension, um die das Element entlang der z-Richtung hochgezogen wird. Mit derartigen Konstruktionsmethoden erzeugt man die Oberflächen von dreidimensionalen Objekten, man spricht hier vom Flächenmodell.
